首頁VICKERS威格士單作用葉片泵的平均流量計算
VICKERS威格士單作用葉片泵的平均流量計算
深圳市港隆液壓設備有限公司
技術支持
首頁VICKERS威格士單作用葉片泵的平均流量計算

VICKERS威格士單作用葉片泵的平均流量是怎么計算的呢?下面由深圳市港隆液壓設備有限公司液壓泵技術部給大家講解:

  VICKERS威格士單作用葉片泵的平均流量計算分析:圖3.19為單作用葉片泵工作原理圖。單作用葉片泵也是由轉子l、定子2、 葉片3和配油盤(圖中未畫出)等零件組成。與雙作用葉片泵明顯不同之處是,定子的內表面是圓形的, 轉子與定子之間有一偏心量e,配油盤只開一個吸油窗口和一個壓油窗口。當轉子轉動時,由于離心力作用,葉片頂部始終壓在定子內圓表面上。這樣,兩相鄰葉片間就形成了密封容腔。顯然,當轉子按圖示方向旋轉時,圖中右側的容腔是吸油腔,左側的容腔是壓油腔,它們容積的變化分別對應著吸油和 壓油過程。封油區如圖中所示。由于在轉子每轉一周的過程中,每個密封容腔完成吸油、壓油各一次,因此也稱為單作用式葉片泵。單作用式葉片泵的轉子受不平衡液壓力的作用,故又被稱為非卸荷式葉片泵。


圖3.19為單作用葉片泵工作原理圖  圖3.20為單作用葉片泵的配油盤和轉子結構簡圖

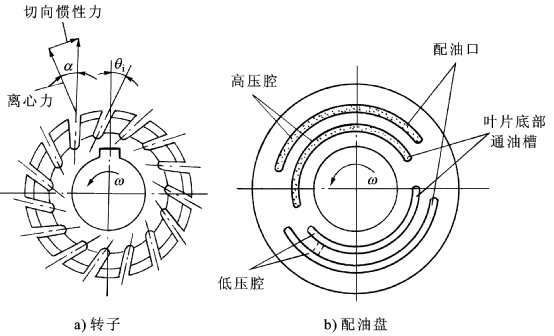

  上述工作原理表明,改變定子與轉子偏心距的方向也就改變了泵的吸、壓油口,即原來的吸油口變成壓油口,原來的壓油口變成吸油口;改變上述偏心距的大小意味著改變了泵的排量。 當偏心量為零時,密封容腔不會有容積變化,因此也就不具備液壓泵的工作條件了。同樣道理,為了使葉片運動自如、減小磨損,葉片槽通常向后(注意,這里與雙作用葉片泵不同)傾斜20o~30o。 圖3.20為單作用 葉片泵的配油盤和轉子結構簡圖。

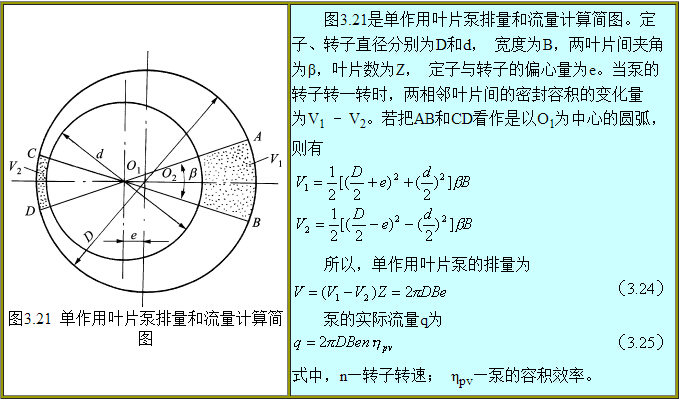

  根據下面的單作用葉片泵的排量和流量簡圖和計算公式都可以知道VICKERS威格士單作用葉片泵的平均流量計算。


VICKERS威格士葉片泵是伊頓集團流體動力部門旗下的一個全球知名的液壓品牌產品,以下是對其的詳細介紹:
一、品牌與公司背景
品牌名稱:VICKERS威格士
所屬公司:伊頓集團流體動力部門
公司聲譽:伊頓是全球領先的多元化工業產品制造商,在全球的工業領域享有技術先進、質量可靠的聲譽。產品涉及汽車、卡車、重型設備、民航、國防軍事、居住、電訊和數據傳輸、工業設備和公共設施、商業機構和政府機關以及運動和娛樂的各個領域。
二、產品特點與優勢
長壽命:通過設計防止內部感生的軸和軸承的徑向載荷的液壓平衡,保證泵的長壽命。
高生產率:通過更換泵機芯的就地修理可縮短停工時間,提高生產率。
應用靈活性:尺寸緊湊和使用簡便使設備設計有最大的靈活性。進油口和出油口可以取向成四種不同的相對位置,提供很大的安裝靈活性并便于機器設計。
低噪聲:子母葉片機構固有的低噪聲特性,以及12葉片制保證流量脈動的振幅小,系統噪聲特性低,提高操作者的舒適性。
高壓力:在緊湊的外形尺寸里實現高工作壓力的能力,保證功率重量比高而安裝成本降低。
三、產品系列與型號
VICKERS威格士葉片泵擁有多個系列和型號,以滿足不同客戶的需求。常用系列包括:
單泵V系列:如20V(Q)葉片泵系列、25V(Q)葉片泵系列、35V(Q)葉片泵系列、45V(Q)葉片泵系列等。
雙聯葉片泵系列:如2520V(Q)葉片泵系列、3520V(Q)葉片泵系列、3525V(Q)葉片泵系列、4520V(Q)葉片泵系列、4525V(Q)葉片泵系列、4535V(Q)葉片泵系列等。
四、工作原理
葉片泵的工作原理是,當轉子旋轉時,葉片在離心力和壓力油的作用下,尖部緊貼在定子內表面上。這樣兩個葉片與轉子和定子內表面所構成的工作容積,先由小到大吸油后再由大到小排油,葉片旋轉一周時,完成兩次吸油與排油。
五、應用領域
VICKERS威格士葉片泵主要用于注塑機械、壓鑄機械、橡膠機械、塑料機械等機械類領域,同時也廣泛應用于土方機械、農業、建筑、航空、采礦、林業、公共設施和物料搬運等多個領域。
六、維護與注意事項
防止干轉和過載:避免泵在無油或過載情況下運行,以免損壞泵體。
防止吸入空氣:確保吸油管路密封良好,防止空氣進入液壓系統。
注意油液溫度和粘度:油液的溫度一般不宜超過55℃,粘度要求在17~37mm2/s之間。粘度太大則吸油困難;粘度太小則漏泄嚴重。
拆裝注意事項:拆裝時需注意工作表面清潔,工作時油液應很好過濾。葉片在葉槽中的間隙需適中,過大則漏泄增加,過小則葉片不能自由伸縮。
綜上所述,VICKERS威格士葉片泵憑借其長壽命、高生產率、應用靈活性、低噪聲以及高壓力等特點,在眾多領域得到了廣泛的應用和認可。
