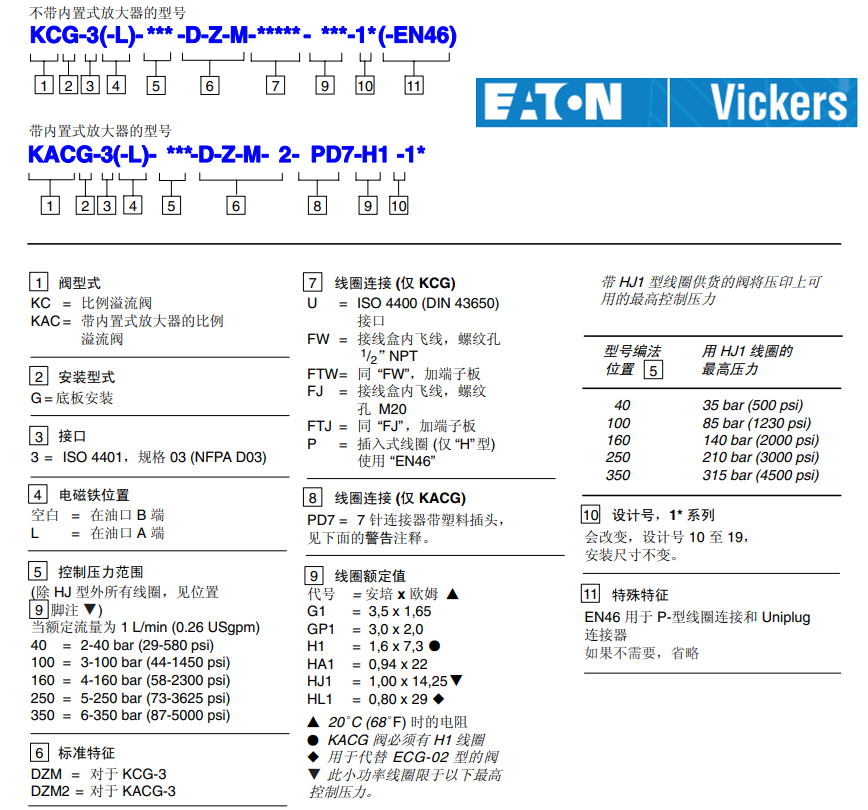

威格士比例溢流閥KCG-3, 1*系列; KACG-3, 1*系列
基本特性
最高壓力..........350 bar (5075 psi)
最大流量.........5 L/min (1.3 USgpm)
安裝面符合ISO4401規格03
威格士比例溢流閥特征和優點：
●閥設計保證滯環小，重復性好。
●自動放氣設計簡化了安裝并保證一致的性能。
●用來控制大流量溢流閥或減壓閥時,得到最低壓力，同時對階躍輸入信號有快而穩定的響應。
KCG-3和KACG-3系列VICKERS比例溢流閥是高性能的液壓控制元件，廣泛應用于各種液壓系統中。以下是對這兩個系列的詳細介紹：
一、KCG-3系列VICKERS比例溢流閥
基本特性
最高壓力：可達350 bar（或5075 psi），具體根據型號和配置而定。
最大流量：根據具體型號有所不同，但一般可滿足大多數液壓系統的需求。
閥設計：保證滯環小，重復性好，具有優異的控制性能。
工作原理
KCG-3系列比例溢流閥通過響應電磁鐵供電電流的變化來調節液壓系統中的壓力。
當液壓油的壓力小于工作需要壓力時，閥芯被彈簧壓在液壓油的流入口。當液壓油的壓力超過其工作允許壓力（即大于彈簧壓力）時，閥芯被液壓油頂起，液壓油流入并從特定方向流出，回油箱。
液壓油的壓力越大，閥芯被液壓油頂起得越高，液壓油經溢流閥流回油箱的流量越大。如果液壓油的壓力小于或等于彈簧壓力，則閥芯落下，封住液壓油。
應用
可用來直接控制小流量系統中的壓力。
用于較大壓力控制閥的先導控制。
用于壓力控制泵等用途。
二、KACG-3系列VICKERS比例溢流閥
增強特性
與KCG-3系列相似，但增加了一個內置式放大器。
放大器裝在一個堅固的金屬殼體內，電氣接線通過一個工業用標準的7針插頭進行。
可由0至+10V或0至-10V的指令信號來控制壓力，提高了控制的靈活性和精確性。
工作原理與應用
工作原理與KCG-3系列相似，但由于內置放大器的存在，使得對壓力的控制更加精確和穩定。
同樣適用于小流量系統的直接壓力控制、較大壓力控制閥的先導控制以及壓力控制泵等用途。
三、總結
共同點
KCG-3和KACG-3系列VICKERS比例溢流閥都具備高精度、穩定性和可靠性等優點。
都適用于各種液壓系統的壓力控制需求。
差異點
KACG-3系列相比KCG-3系列增加了一個內置式放大器，提高了控制的精確性和靈活性。
因此，KACG-3系列可能更適合對壓力控制要求更高的液壓系統。
在選擇時，應根據系統的具體需求和工況條件來確定合適的型號和配置。同時，也應注意產品的質量和售后服務等方面，以確保系統的正常運行和長期穩定性。
