油研電磁閥 DSG-01-3C2-D24-N1-50 使用說明
YUKEN電磁閥有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中 間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來?yè)踝』蚵┏霾煌呐庞偷目?，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。

YUKEN電磁閥原理，通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。日本YUKEN油研是日本大的專業液壓元件生產廠，其產品包括液壓泵、液壓閥、液壓油缸、比例閥、液壓系統、液壓附屬配件和液壓回路設計等，產品廣泛應用于注塑成形機、油壓機、鋼鐵廠、機床、行走機械、液壓電梯和環保工廠等。

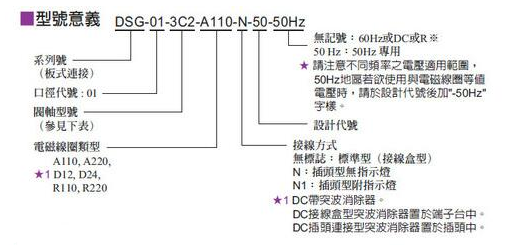

油研YUKEN電磁閥參數介紹[型號說明]
S-DSG-01-2B2A-D24-C-N-50-L
S=無沖擊型
DSG=系列號（電磁換向閥『板式連接』）
-01=公稱尺寸（01 02 03）
-2=位置數（2和3）
B=滑閥彈簧安裝形式（C:彈簧對中 D:無彈簧定位 B:彈簧偏置 C:彈簧對中 B:彈簧偏置）
2=滑閥機能（2,3,4,40,6,60,8,9,10,12）
A=彈簧偏置與中立時（A和B）
-D24=線圈型號（交流AC A100,A120,A200,A240.直流DCD12,D24, D100.交流（本整型）AC→DCR100, R200）
-C=手動操作形式（無記號帶手動推桿C:帶手動鎖緊按鈕可供選擇）
-N=電氣接線形式（無記號:接線盒型N:插頭式（任選）N1:帶通電指示燈的插入式（任選））
-50=設計號
-L=電磁鐵反裝（L:電磁鐵反向裝配標注）
YUKEN電磁閥的主要特點電磁閥外漏堵絕，內漏易控，使用安全。內外泄漏是危及安全的要素。其它控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；唯有電磁閥是用電磁力作用于密封在電動調節閥隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電動閥力矩控制不易，容易產生內漏，甚至拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。 　　
油研電磁閥系統簡單，便接電腦，價格低謙。電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。SMC電磁閥動作快遞，功率微小，外形輕巧。電磁閥響應時間可以短至幾個毫秒，即使是先導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當?shù)碾姶砰y線圈功率消耗很低，屬節能產品；還可做到只需觸發動作，自動保持閥位，平時一點也不耗電。電磁閥外形尺寸小，既節省空間，又輕巧美觀。電磁閥調節精度受限，適用介質受限。電磁閥通常只有開關兩種狀態，閥芯只能處于兩個極限位置，不能連續調節，（力圖突破的新構思不少，但還都處于試驗試用階段）所以調節精度還受到一定限制。油研電磁閥對介質潔凈度有較高要求，含顆粒狀的介質不能適用，如屬雜質須先濾去。另外，粘稠狀介質不能適用，而且，特定的產品適用的介質粘度范圍相對較窄。YUKEN電磁閥型號多樣，用途廣泛。電磁閥雖有先天不足，優點仍十分突出，所以就設計成多種多樣的產品，滿足各種不同的需求，用途極為廣泛。
