臺灣油研（Yuken）作為全球知名的液壓元件制造商，其生產的DSHG-01-2B系列電磁閥在工業自動化領域有著廣泛的應用。本文將重點介紹DSHG-01-2B7和DSHG-01-2B40這兩款電磁閥的型號說明及主要參數。
一、油研電磁閥DSHG-01-2B系列概述
DSHG-01-2B系列電磁閥是YUKEN油研專為液壓控制系統設計的電磁換向閥，具有高壓、大容量、低壓降的特點，并且易于改變控制方式和泄油方式。該系列電磁閥廣泛應用于機床、注塑機、冶金設備、工程機械等領域，是液壓系統中的重要組成部分。
二、DSHG-01-2B7型號說明及參數

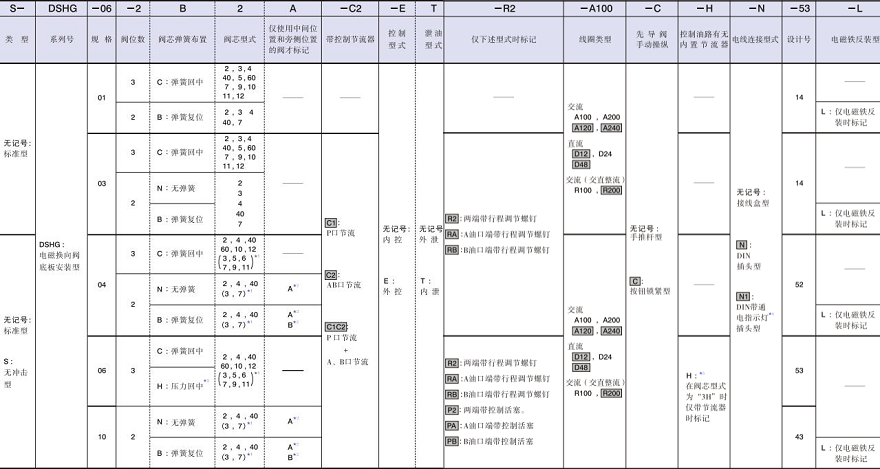

型號說明：
品牌：臺灣YUKEN油研
型號：DSHG-01-2B7
驅動方式：電磁

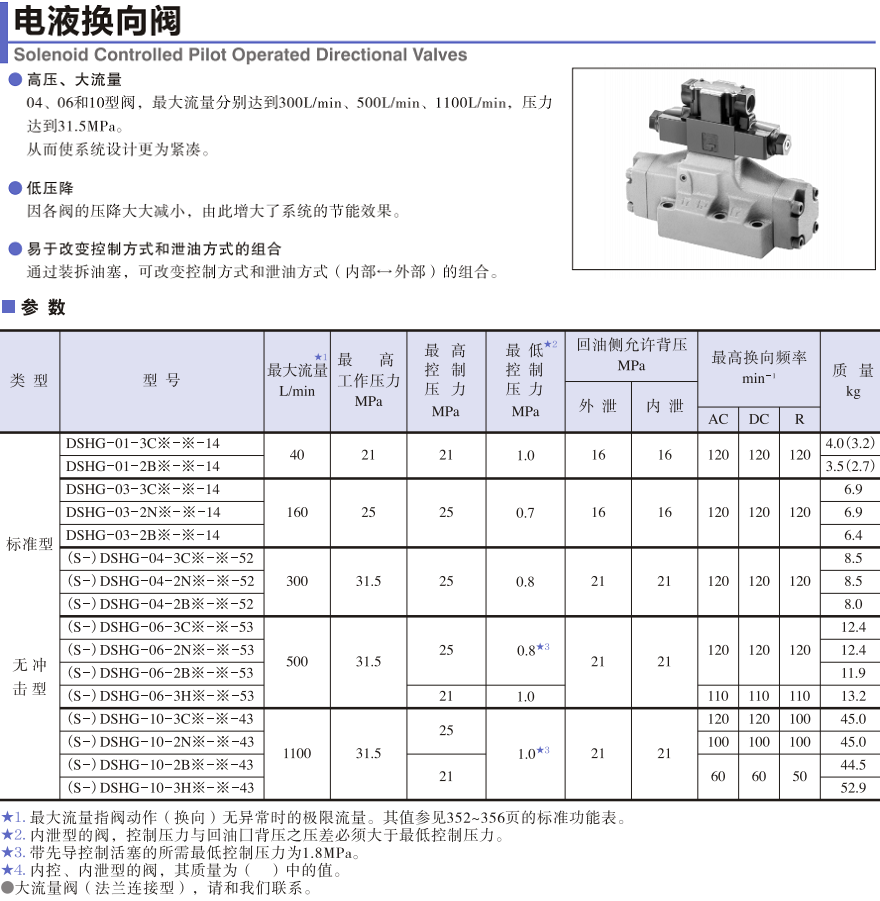

主要參數：
額定電壓（V）：根據具體型號而定，常見的有AC100V、AC200V等
位置數：2（表示該電磁閥有兩個工作位置）
最大流量（L/min）：根據具體型號可能有所不同，但DSHG-01-2B系列普遍具有較高的流量能力
最大工作壓力（MPa）：通?？蛇_到21MPa或更高，確保在高壓環境下穩定工作
電壓范圍：根據額定電壓不同，電壓范圍也會有所差異，如±10V、±20V等
三、DSHG-01-2B40電磁閥型號說明及參數
型號說明：
品牌：臺灣YUKEN油研
型號：DSHG-01-2B40
驅動方式：電磁
主要參數：
額定電壓（V）：同樣根據具體型號而定，如AC100V、DC12V等
位置數：2
最大流量（L/min）：40L/min，適用于需要較大流量的液壓系統
最大工作壓力（MPa）：21MPa，滿足大多數高壓工作環境的需求
電壓范圍：如DC12V的型號，其電壓范圍可能是±1.2V，確保電磁閥在穩定電壓下工作
四、工作原理
YUKEN油研DSHG-01-2B系列電磁閥的工作原理基本相同。它們具有密閉的腔體，在不同位置開有通孔，每個孔都通向不同的油管。腔體中間是閥體，兩面是兩塊電磁鐵。當電磁鐵線圈通電時，閥體會被吸引到通電的一側，從而擋住或漏出不同的排油孔。進油孔是常開的，液壓油通過進油孔進入不同的排油管，然后通過油的壓力推動油缸的活塞，進而帶動活塞桿和機械裝置運動。
五、故障排查與維護
DSHG-01-2B系列電磁閥在使用過程中可能會遇到一些故障，如電磁閥不動作。常見的故障原因包括接線頭松動或線頭脫落、電磁閥線圈燒壞等。排查時，可以首先檢查接線是否牢固，然后用萬用表測量電磁閥線圈是否開路。如果線圈損壞，需要及時更換。
六、總結
臺灣YUKEN油研DSHG-01-2B系列電磁閥以其高壓、大容量、低壓降和易于控制的特點，在液壓系統中發揮著重要作用。DSHG-01-2B7和DSHG-01-2B40作為該系列中的代表型號，具有各自獨特的參數和適用范圍。通過了解這些參數和工作原理，可以更好地選擇和使用這些電磁閥，確保液壓系統的穩定運行。
